Регулатор на налягане 1"

Производител: ITAP - Италия
Код на артикул: RPI26H
Оценки: 5 / 5 от 4 клиентски мнения
Наличност: В наличност
117.00 лв.


Описание

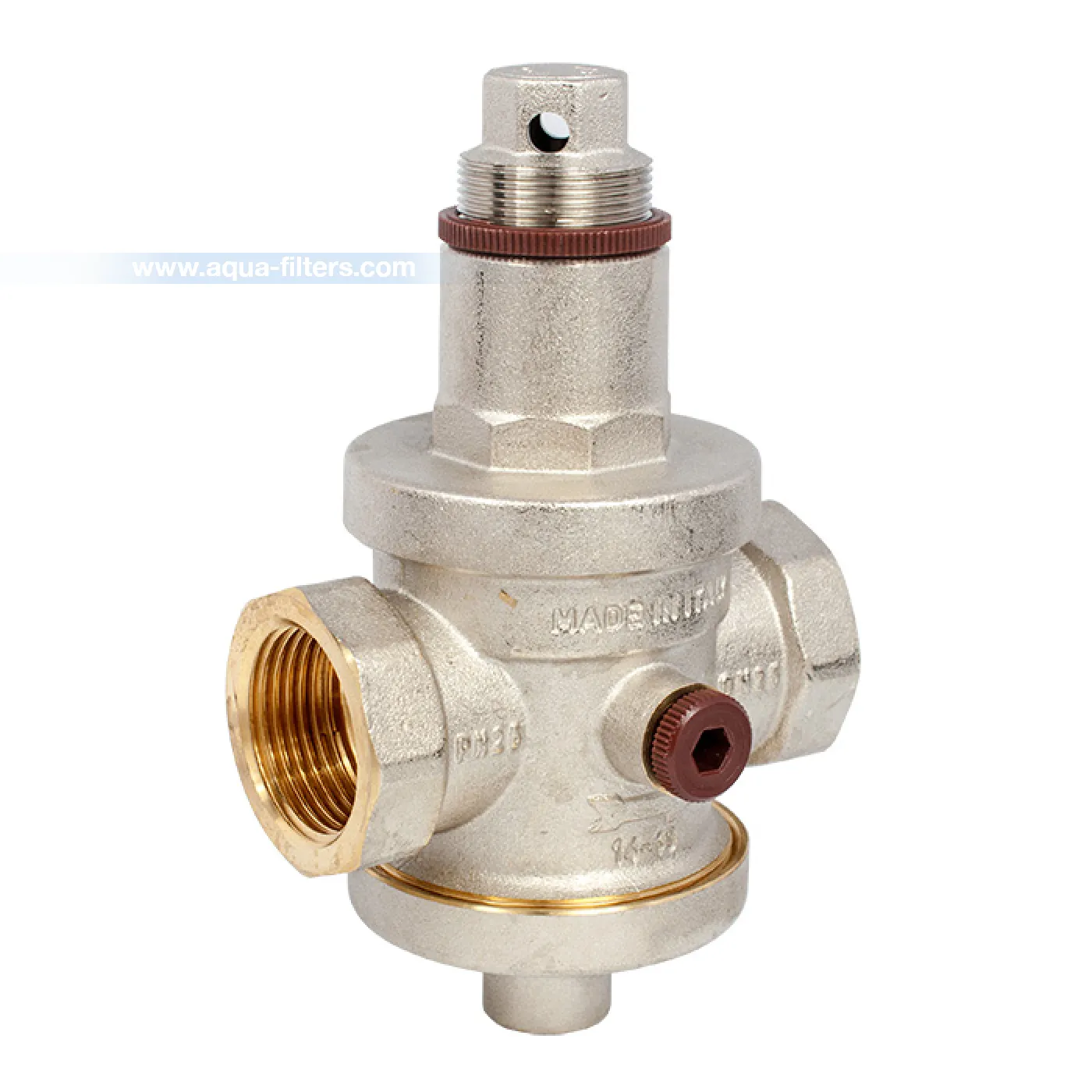

Регулатор на налягане с присъединителен размер 1“. Предназначен е за намаляване и стабилизация на налягането на водата, ако то е по-високо от нормалното. Фабричната настройка на налягането след регулатора е 3 bar и тя може да бъде променяна в диапазона от 1 до 6 bar.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

  • Максимално входящо налягане: 25 bar.
  • Диапазон на изходящото налягане: 1÷6 bar.
  • Фабрична настройка на изходящото налягане: 3 bar.
  • Максимална работна температура: 80 °C.
  • Присъединителен размер: 1“.
  • Материал: хромиран бронз.

ХИДРАВЛИЧНИ ХАРАКТЕРИСТИКИ

В графиката по-долу е показан спада в налягането на водата след регулатора в зависимост от дебита (количеството вода, което преминава през него). С нейна помощ може да се пресметне на какво налягане да се настрои регулатора така, че да се гарантира желаното налягане при определен дебит.

Спад в налягането при регулатор на налягане 1/2"
Пример с регулатор на налягане с присъединителен размер 1/2“ и фабрична настройка на налягането Pv = 3 bar. При разход на вода (дебит) от 35 l/min, от графиката виждаме, че ще има спад в налягането 0,62 bar. Тоест, налягането на водата на изхода при този дебит ще бъде не Pv = 3 bar, a Pv = 3 - 0,62 = 2,38 bar.

Стойностите в графиката са при следните условия: налягане на входа на регулатора 8 bar и налягане след него 3 bar.

ПРЕПОРЪКИ ЗА МОНТАЖ

  • Мястото за монтаж трябва да е лесно достъпно и защитено от замръзване.
  • Монтирайте регулатора в началото на системата, непосредствено след водомера.
  • Препоръчва се преди и след регулатора да има монтирани спирателни кранове.
  • За да се гарантира безпроблемна работа на регулатора, монтирайте филтър за вода преди него.
  • Монтирайте възвратен клапан непосредствено след регулатора.
  • За да се избегне явлението кавитация и шумът, който го съпровожда: препоръчително е съотношението между максималното налягане на входа и регулираното налягане на изхода на регулатора да не превишава 2,5.
  • Регулатора може да бъде монтиран както в хоризонтално, така и във вертикално положение.
  • Може да развиете пластмасовата тапа и на нейно място да се монтира контролен манометър.

ПРИМЕРНА СХЕМА НА МОНТАЖ



Примерна схаме на монтаж

Спецификация

Присъединителен размер:
1"
Работно налягане:
1 - 6 bar
Максимално налягане:
25 bar
Максимална температура:
80 °C
Фабрична настройка на налягането след регулатора: 3 bar.
